SCHALLTRONIK Funksystem FX-100 Serie

Dieses Set gibt es in verschiedenen Varianten.

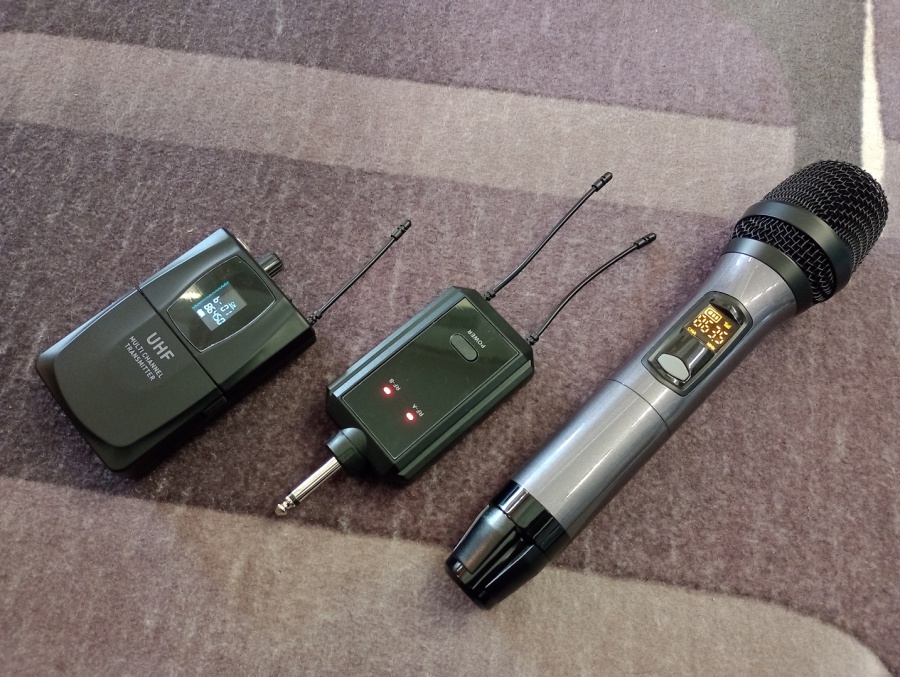

• FX-100 Vocal Set mit Funk-Handmikrofon
• FX-100 Presenter Set 1 mit Taschensender und Laveliermikrofon
• FX-100 Presenter Set 2 mit Taschensender und Headset
• FX-100 Audio Set mit Taschensender und 3,5 Stereo Klinkenkabel
• Alle Komponenten bekommen Sie auch einzeln
• Kompatibel zur Sennheiser xsw-Serie

Technische Daten:

System

Frequency Range UHF 823 - 832 und 863 - 865 MHz
Oscillator PLL Synthesized
Bandwidth 30MHz
S/N Ratio ＞100dB, at 20KHz deviation and 60dBµV antenna input
AF Response 80Hz to 18KHz
T.H.D. ＜1% (at 1KHz)
Dynamic Range ＞100dB
Frequency Stability ±0.005%
Tone Signal 32.768KHz
Modulation FM
Nominal Deviation ±20KHz with limiting compressor


FX-100 Receiver:

Channel Single
Case Half 19” EIA Rack Metal Case
Receiving Mode True Diversity
Display LCD displays frequency, group, channel, RF & AF meters, manual, scan, preset and SYNC settings
Preset Channel 4 Groups: 8 compatible channels in each group.
Image & Spurious Rejection 70dB minimum
Receiving Sensitivity At 2µV over 52dB S/N ratio
Selectivity ＞50dB
IF Frequency 1st: 243.95MHz  2nd: 10.7MHz
Audio Output Balanced & Unbalanced
Power Supply DC12V
Current Consumption 260±10mA
Dimension(mm) WxHxD 200x42x183


FXH-100 und FXT-100

Channel Select SYNC with receiver
Display LCD displays status of channel and battery
RF Power Output 10mW (max.)
Spurious Emission ＞60dB below carrier frequency
Gain Setting BP:-10dB, 0dB, 10dB (3-settings)
Battery

DC2.4V (1.2V x 2AA batteries)
DC3V(1.5V x 2AA batteries)

Mic Unit HH: Uni-directional dynamic or Uni-directional electret condenser unit
BP: Lavalier Mic. / Headset Mic.
Current Consumption 120±10mA
Dimension(mm) WxHxD UF-9: 260x52ψ
FXT-100 : 65 x 97 x 24

Sendeanlagen mit Funkmikrofon.

Diese Systeme werden mit einem Funk-Handmikrofon betrieben. Diese Mikrofone gibt es entweder mit dynamischer oder Kondensator-Kapsel. Je nach Anwendung oder Geschmack sollte man sich sein System auswählen.

Über einen stationären Funkempfänger werden dann die empfangenen Audio-Signale in Ihre Audio Anlage übertragen.

Sendeanlagen mit Taschensender / Beltpack und Headset Mikrofon.

Diese Systeme werden mit einem Funk-Headset betrieben. Diese Headsets gibt es entweder mit Kugel- oder Nierencharakteristik. Je nach Anwendung oder Geschmack sollte man sich sein System auswählen.

Über einen stationären Funkempfänger werden dann die empfangenen Audio-Signale in Ihre Audio Anlage übertragen.



Sendeanlagen mit Taschensender / Beltpack mit Laveliermikrofon.

Diese Systeme werden mit einem Funk-Laveliermikrofone betrieben. Diese Mikrofone werden meistens am Hemdkragen befestigt und an einem passenden Taschensender / Beltpack angeschlossen

Über einen stationären Funkempfänger werden dann die empfangenen Audio-Signale in Ihre Audio Anlage übertragen.

Sendeanlagen mit Taschensender / Beltpack mit Instrumentenkabel oder Instrumentenmikrofon.

Diese Systeme werden mit einem Funk-Taschensender betrieben. Angeschlossen werden Instrumente mittels eines passenden Kabels oder es erfolgt die Abnahme mit Hilfe eines passenden Instrumentenmikrofons. Je nach Anwendung oder Geschmack sollte man sich sein System auswählen.

Über einen stationären Funkempfänger werden dann die empfangenen Audio-Signale in Ihre Audio Anlage übertragen.
