Line Array Systeme

Viele Line Array Systeme können in unserer Ausstellung besichtigt werden

Nova BA-6 Banana Line Array System



2 x 6,5” 2-Wege Line-Array Lautsprecher

Features
► HF-Kompressionstreiber mit 1.75” Schwingspule
Kompaktes Design
Geringes Gewicht
► 100° x 15° nominales Abstrahlverhalten
► Passive Fullrange Funktionsweise
► Ergonomische Tragegriffe
► Drehbares HF-Horn
► Integriertes Flugsystem
► Robuster NOVA PolyUrea© Überzug

Die BA6 ist ein 2-Wege Lautsprechersystem in einem trapezförmigen Gehäuse für den Einsatz bei Installationen sowie mobilen Beschallungen. Die Lautsprecherbox ist mit einem 1" Hochtontreiber (1,75” Schwingspule) ausgestattet, der auf ein Horn montiert ist. Das Abstrahlverhalten beträgt 100° x 15° (H x V). Der MF/LF Bereich wird über zwei leistungsstarke 6,5" Lautsprecher abgedeckt. Mit dem BC1/AC2 Flugrahmen wird die BA6 in vertikalen Spalten von bis zu 16 Einheiten geflogen. Der Winkel zwischen den Lautsprechern kann im Bereich von 0° bis 7,5° in 1,5-Grad Schritten eingestellt werden. Die Zylinderwellensegmente der Systeme im Array koppeln ohne Lücke und erzeugen eine kohärente Wellenfront. Die BA6 ist akustisch und mechanisch kompatibel mit dem BA18 Subwoofer sowie dem AT2 Line-Array Lautsprecher. Das optional erhältliche Zubehör ermöglicht darüber hinaus den Betrieb auf einem Lautsprecherstativ oder einer Distanzstange. Ebenso können bis zu vier BA6 Lautsprecher mittels optional erhältliches Zubehör auf dem Subwoofer BA18 gestackt betrieben werden. Das Gehäuse ist aus 15 mm starkem Multiplex hergestellt, welches mit robustem NOVA PolyUrea© Speziallack überzogen und mit zwei Transportgriffen sowie einem stabilen Frontgitter mit hinterlegtem Akustikschaumstoff ausgerüstet ist. Die rückseitig am Anschlussfeld montierten NL4 Speakonbuchsen dienen zum Anschluss (Input) und zur Weiterleitung (Link) des Eingangssignals. Die Belastbarkeit der BA6 beträgt 300 W (RMS), die Impedanz beträgt 16 Ohm.
Ansteuerung
Der BA6 Lautsprecher kann an den NOVA Verstärkern der Serien X und DXP mit oder ohne Digitalcontroller betrieben werden. Der Lautsprecher lässt sich auch mit anderen professionellen Verstärkern ansteuern, soweit dessen Ausgangsleistung 300 W an 16 Ohm nicht überschreitet.

Nova Elite Line Array System Topteil EL-10



10” 2-Wege horngeladener, koaxialer Line-Array Lautsprecher

Features
► 2 HF-Kompressionstreiber (1.75” Schwingspule / PM4 Technologie)
► Physikalische Laufzeitkorrektur durch koaxiale Konstruktion
► Komplett horngeladenes System für sehr hohe Reichweite
► Phase-Plug für mehr Durchsetzungsvermögen im Mittenbereich
Hoher Schalldruck (133 dB SPL max. / 103 dB 1W/1m)
► 100° x 10° nominales Abstrahlverhalten
► Passive Fullrange Funktionsweise
► Vollständig integriertes Flugsystem
► Robuster NOVA PolyCoat© Überzug

Beschreibung
Die EL10 ist ein 2-Wege Lautsprechersystem in einem trapezförmigen Gehäuse für den Einsatz bei mobilen Beschallungen sowie Installationen. Die Lautsprecherbox ist mit zwei 1" Hochtontreibern (1,75” Schwingspule) ausgestattet, die auf einen Wellenformer (Waveguide) montiert sind. Das Abstrahlverhalten beträgt 100° x 10° (H x V). Der MF/LF Bereich wird über einen leistungsstarken 10" Lautsprecher (3" Schwingspule) mit Hornladung abgedeckt, welcher koaxial hinter dem Wellenformer des Hochtonbereichs angeordnet ist. Mit dem EC1 Flugrahmen wird die EL10 in vertikalen Spalten von bis zu 12 Einheiten geflogen. Der Winkel zwischen den Lautsprechern kann im Bereich von 0° bis 7,5° in 1,5-Grad Schritten eingestellt werden. Die Zylinderwellensegmente der Systeme im Array koppeln ohne Lücke und erzeugen eine kohärente Wellenfront. Die EL10 ist akustisch und mechanisch kompatibel mit allen anderen ELITE Modellen inklusive Subwoofern. Bis zu vier EL10 Lautsprecher können ohne weiterem Zubehör auf dem Subwoofer E18SUB gestackt betrieben werden. Das Gehäuse ist aus 15 mm starkem Multiplex hergestellt, welches mit robustem NOVA PolyCoat© Speziallack überzogen und mit zwei Transportgriffen sowie einem stabilen Frontgitter mit hinterlegtem Akustikschaumstoff ausgerüstet ist. Die rückseitig am Anschlussfeld montierten NL4 Speakonbuchsen dienen zum Anschluss (Input) und zur Weiterleitung (Link) des Eingangssignals. Die Belastbarkeit der EL10 beträgt 400 W (RMS), die Impedanz beträgt 8 Ohm.
Ansteuerung
Der EL10 Lautsprecher kann an den NOVA Verstärkern der Serien X und DXP und einem Digitalcontroller betrieben werden. Der Lautsprecher lässt sich auch mit anderen professionellen Verstärkern ansteuern, soweit dessen Ausgangsleistung 400 W an 8 Ohm nicht überschreitet.




Nova Elite Line Array System Topteil EL-15






15” 2-Wege horngeladener, koaxialer Line-Array Lautsprecher

Features
► 3 HF-Kompressionstreiber (1.75” Schwingspule / PM4 Technologie)
► Physikalische Laufzeitkorrektur durch koaxiale Konstruktion
► Komplett horngeladenes System für sehr hohe Reichweite
► Phase-Plug für mehr Durchsetzungsvermögen im Mittenbereich
Hoher Schalldruck (136 dB SPL max. / 104 dB 1W/1m)
► 100° x 8° nominales Abstrahlverhalten
► Passive Fullrange Funktionsweise
► Vollständig integriertes Flugsystem
► Robuster NOVA PolyCoat© Überzug

Beschreibung
Die EL15 ist ein 2-Wege Lautsprechersystem in einem trapezförmigen Gehäuse für den Einsatz bei mobilen Beschallungen sowie Installationen. Die Lautsprecherbox ist mit drei 1" Hochtontreibern (1,75” Schwingspule) ausgestattet, die auf einen Wellenformer (Waveguide) montiert sind. Das Abstrahlverhalten beträgt 100° x 8° (H x V). Der MF/LF Bereich wird über einen leistungsstarken 15" Lautsprecher (3" Schwingspule) mit Hornladung abgedeckt, welcher koaxial hinter dem Wellenformer des Hochtonbereichs angeordnet ist. Mit dem EC1 Flugrahmen wird die EL15 in vertikalen Spalten von bis zu 8 Einheiten geflogen. Der Winkel zwischen den Lautsprechern kann im Bereich von 0° bis 7,5° in 1,5-Grad Schritten eingestellt werden. Die Zylinderwellensegmente der Systeme im Array koppeln ohne Lücke und erzeugen eine kohärente Wellenfront. Die EL15 ist akustisch und mechanisch kompatibel mit allen anderen ELITE Modellen inklusive Subwoofern. Bis zu drei EL15 Lautsprecher können ohne weiterem Zubehör auf dem Subwoofer E18SUB gestackt betrieben werden. Das Gehäuse ist aus 15 mm starkem Multiplex hergestellt, welches mit robustem NOVA PolyCoat© Speziallack überzogen und mit zwei Transportgriffen sowie einem stabilen Frontgitter mit hinterlegtem Akustikschaumstoff ausgerüstet ist. Die rückseitig am Anschlussfeld montierten NL4 Speakonbuchsen dienen zum Anschluss (Input) und zur Weiterleitung (Link) des Eingangssignals. Die Belastbarkeit der EL15 beträgt 600 W (RMS), die Impedanz beträgt 8 Ohm.
Ansteuerung
Der EL15 Lautsprecher kann an den NOVA Verstärkern der Serien X und DXP und einem Digitalcontroller betrieben werden. Der Lautsprecher lässt sich auch mit anderen professionellen Verstärkern ansteuern, soweit dessen Ausgangsleistung 600 W an 8 Ohm nicht überschreitet.

Nova Elite Line Array System Topteil EH-10



10” 2-Wege horngeladener, koaxialer Lautsprecher

Features
► 1 HF-Kompressionstreiber (1.75” Schwingspule / PM4 Technologie)
► Physikalische Laufzeitkorrektur durch koaxiale Konstruktion
► Komplett horngeladenes System für sehr hohe Reichweite
► Phase-Plug für mehr Durchsetzungsvermögen im Mittenbereich
Hoher Schalldruck (131 dB SPL max. / 101 dB 1W/1m)
► 90° x 40° nominales Abstrahlverhalten (drehbares Hochtonhorn)
► Passive Fullrange Funktionsweise
► Vollständig integriertes Flugsystem
► Robuster NOVA PolyCoat© Überzug

Beschreibung
Die EH10 ist ein 2-Wege Lautsprechersystem in einem trapezförmigen Gehäuse für den Einsatz bei mobilen Beschallungen sowie Installationen. Die Lautsprecherbox ist mit einem 1" Hochtontreiber (1,75” Schwingspule) ausgestattet, der auf einen drehbares Horn montiert ist. Das Abstrahlverhalten beträgt 90° x 40° (H x V). Der MF/LF Bereich wird über einen leistungsstarken 10" Lautsprecher (3" Schwingspule) mit Hornladung abgedeckt, welcher koaxial hinter dem Hochtöner angeordnet ist. Mit dem EC1 Flugrahmen kann die EH10 geflogen und installiert werden. Das integrierte Flugsystem ermöglicht eine Feinwinkelung des Lautsprechers und kann im Bereich von 0° bis 7,5° in 1,5-Grad Schritten eingestellt werden. Die EH10 ist akustisch und mechanisch kompatibel mit allen anderen ELITE Modellen inklusive Subwoofern. Der EH10 Lautsprecher kann ohne weiterem Zubehör auf dem Subwoofer E18SUB gestackt betrieben werden. Das Gehäuse ist aus 15 mm starkem Multiplex hergestellt, welches mit robustem NOVA PolyCoat© Speziallack überzogen und mit zwei Transportgriffen sowie einem stabilen Frontgitter mit hinterlegtem Akustikschaumstoff ausgerüstet ist. Die rückseitig am Anschlussfeld montierten NL4 Speakonbuchsen dienen zum Anschluss (Input) und zur Weiterleitung (Link) des Eingangssignals. Die Belastbarkeit der EH10 beträgt 400 W (RMS), die Impedanz beträgt 8 Ohm.

Ansteuerung
Der EH10 Lautsprecher kann an den NOVA Verstärkern der Serien X und DXP und einem Digitalcontroller betrieben werden. Der Lautsprecher lässt sich auch mit anderen professionellen Verstärkern ansteuern, soweit dessen Ausgangsleistung 400 W an 8 Ohm nicht überschreitet.




Nova Elite Line Array System Topteil EH-15









15” 2-Wege horngeladener, koaxialer Lautsprecher

Features
► 1 HF-Kompressionstreiber (2.5” Schwingspule / PM4 Technologie)
► Physikalische Laufzeitkorrektur durch koaxiale Konstruktion
► Komplett horngeladenes System für sehr hohe Reichweite
► Phase-Plug für mehr Durchsetzungsvermögen im Mittenbereich
Hoher Schalldruck (134 dB SPL max. / 102 dB 1W/1m)
► 90° x 40° nominales Abstrahlverhalten (drehbares Hochtonhorn)
► Passive Fullrange Funktionsweise
► Vollständig integriertes Flugsystem
► Robuster NOVA PolyCoat© Überzug


Beschreibung
Die EH15 ist ein 2-Wege Lautsprechersystem in einem trapezförmigen Gehäuse für den Einsatz bei mobilen Beschallungen sowie Installationen. Die Lautsprecherbox ist mit einem 1,4" Hochtontreiber (2,5” Schwingspule) ausgestattet, der auf einen drehbares Horn montiert ist. Das Abstrahlverhalten beträgt 90° x 40° (H x V). Der MF/LF Bereich wird über einen leistungsstarken 15" Lautsprecher (3" Schwingspule) mit Hornladung abgedeckt, welcher koaxial hinter dem Hochtöner angeordnet ist. Mit dem EC1 Flugrahmen kann die EH15 geflogen und installiert werden. Das integrierte Flugsystem ermöglicht eine Feinwinkelung des Lautsprechers und kann im Bereich von 0° bis 7,5° in 1,5-Grad Schritten eingestellt werden. Die EH15 ist akustisch und mechanisch kompatibel mit allen anderen ELITE Modellen inklusive Subwoofern. Der EH15 Lautsprecher kann ohne weiterem Zubehör auf dem Subwoofer E18SUB gestackt betrieben werden. Das Gehäuse ist aus 15 mm starkem Multiplex hergestellt, welches mit robustem NOVA PolyCoat© Speziallack überzogen und mit zwei Transportgriffen sowie einem stabilen Frontgitter mit hinterlegtem Akustikschaumstoff ausgerüstet ist. Die rückseitig am Anschlussfeld montierten NL4 Speakonbuchsen dienen zum Anschluss (Input) und zur Weiterleitung (Link) des Eingangssignals. Die Belastbarkeit der EH15 beträgt 600 W (RMS), die Impedanz beträgt 8 Ohm.
Ansteuerung
Der EH15 Lautsprecher kann an den NOVA Verstärkern der Serien X und DXP und einem Digitalcontroller betrieben werden. Der Lautsprecher lässt sich auch mit anderen professionellen Verstärkern ansteuern, soweit dessen Ausgangsleistung 600 W an 8 Ohm nicht überschreitet.



LD Systems VA4 Line Array Lautsprecher

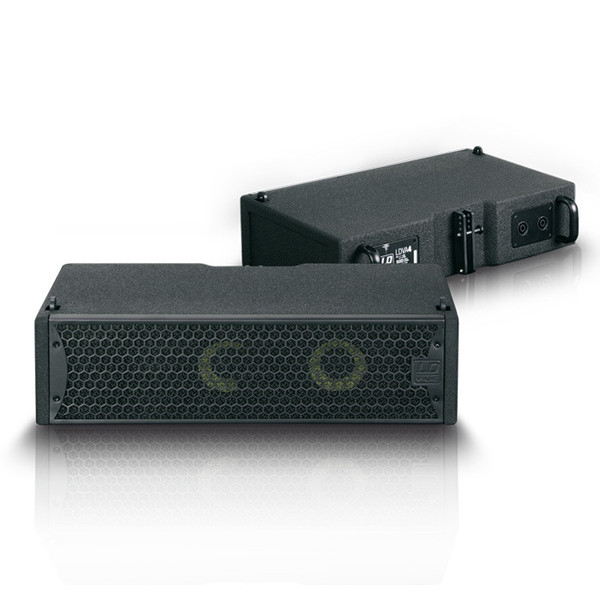

Der LD Systems VA4 ist ein leichter, ultrakompakter 2 x 4" Line Array Lautsprecher für Konfigurationen mit einem Frequenzbereich von 80 Hz – 19 kHz.Die zwei 4" Tieftonlautsprecher mit starken Neodym-Magneten und Kevlar-Kalotten sind mit 200 W (Dauersignal) bzw. 400 W (Peak) belastbar. Der an einen Wave Guide gekoppelte 1" Hochtontreiber mit 1,35" Schwingspule ist mit einer Schutzschaltung ausgerüstet und mit maximal 75 W (Dauersignal) bzw. 150W (Peak) belastbar. Die einzelnen Elemente sind in der Lage, einen Bereich von 120° x 10° mit einem umfangreichen Frequenzbereich zu beschallen.

Das Gehäuse des VA4 ist aus 12 mm Birkensperrholz gefertigt und mit einem Überzug aus widerstandsfähigem, wasserfestem Dura-Coat LX versehen. Jede Box verfügt über Neutrik NL-4 Anschlüsse sowie Flugpunkte und lässt sich einfach in drei 2,5°-Schritten auf Winkel zwischen 0° und 7,5° einstellen. Damit ist der VA4 sowohl im Flugbetrieb als auch als Ground Stack einsetzbar.

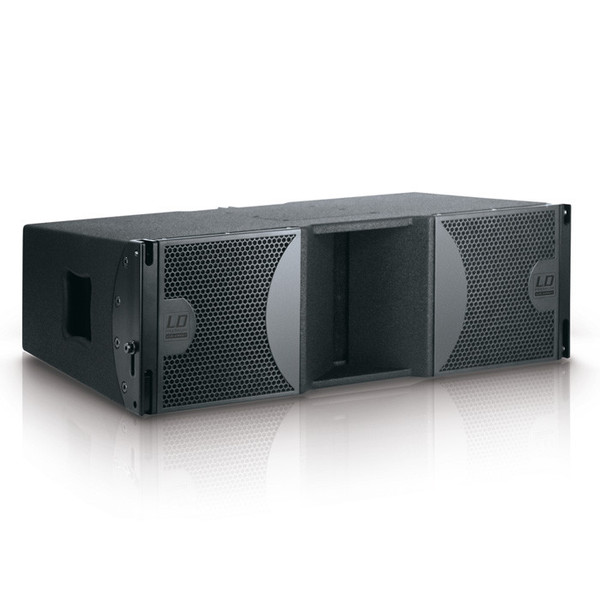

Als ideale Ergänzung für den Tieftonbereich bieten sich beispielsweise der doppelt bestückte 12" Bandpass Subwoofer V212B oder der 2 x 15” Bassreflex Subwoofer V215B an. Für eine optimale Array-Planung und eine problemlose Installation stehen auf unserer Webseite entsprechende EASE GLL-Dateien sowie Controller-Setups für den LD Systems DPA260 Speaker Prozessor zur Verfügung.
