DSP Prozessor / Lautsprechermanagement

Solton DC 2/6

DC 2/6

Input



Impedance

10 K Ω

CMRR

>65 dB (50 Hz-10 KHz)

Output



Impedance

> 10 Ω

Maximum output electrical level

Vpp= 4V, Vpp= 7,6V

Frequency Resp.

20 Hz - 20.0kHz

Dynamic Range



Distortion

> 105 dB 20Hz - 20 kHz

0.01 % (THD)

Maximum Delay

6.979 ms

Output gain

-40 dB +6dB  +/- 0.1dB

Input gain

-40 dB +6dB  +/- 0.1dB

Parameter Balance Filter

3 sect / Each way input, 5 sect / Each way output

Filter Gain

+15 dB to - 30 dB in 0.1 dB steps

Frequ Range

20 Hz - 20 kHz, 1/36 octave steps.

Filter Q/BW

0.5 to 128/2.0 to 0.008



HPF & LPF



Filters

Each way output is with 1 HPF and 1 LPF

Frequency (high pass)

20 Hz - 20.0 kHz

Frequency (low pass)

20 Hz - 20.0 kHz

Response curve

Butterworth 6dB, 12dB, 18dB, 24dB, 36dB, 48dB

Bessel 12dB, 18dB, 24dB, 48dB

Linkwitz-Riley 12dB, 24dB, 48dB



Limiter



Threshold

+15 dBu - +15 dBu

Attach time

0.3 to 90 ms

Release time

2/4/8/16/32 x Attack time



LCD

2x20

Input LED

-24dB, -18dB, -12dB, -6dB, -0dB, Limit Clip

Output LED

-24dB, -18dB, -12dB, -6dB, -0dB, Limit Clip

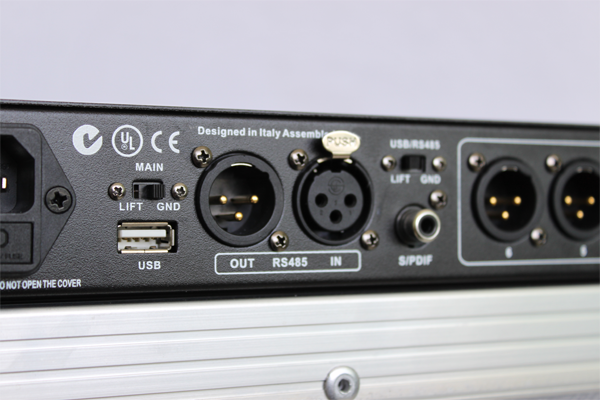

Connectors



Input

XLR-female

Output

XLR-male

USB

1x Front, 1x Back

Power

90V - 250V, 50Hz

Fuse

T1 A/250 VAC



Weight (kg)

2.6

Dimensions cm (WxHxD)

1 Unit 48 x 44 x 17



DPA-3655QR

It is a 3 input x 6 output Speaker Processor. The 3 input levels are displayed by rows of 6 level leds + 1 clip led.The 6 output levels are displayed by rows of 5 level leds + 1 clip led + 1 Limiter led. The unit has 3 analog inputs,a stereo digital input, and 6 analog outputs. Each input has 5 parametric filters which can be selected as Bell filters or Shelving.

Each output has 5 parametric filters which can be selected as Bell or Shelving, a Hp and a Lp filters up to 24dB/Oct.

Output Limiters are Working on the signal RMS value. Linking functions between inputs and linking functions between outputs are available. A function is allowing to have ramps closing the output level on parameter changes, when the unit is used as installation unit; this function can be excluded when the unit is used live
and it is necessary to perform small changes to the set parameter...on the fly. The Pc SW for the remote control is allowing to connect in net more units.

Description



Delay & Gain



Maximum Delay:

848.998ms by 21us increment/decrement step, on each Input and Output channel

Spdif input gain(Digital):

0dBu on RCA connector

Parametric Equalization:

5 filters on each input assignable as Bell or Shelving

7 filters on each output assignable as Bell or Shelving

Filters:

Symmetrical Bell or High/Low Shelving up to second order

Filter gain:

for Bell and Shelving the gain is ranging from -15dBu up to +15dBu by 0.5dBu resolution steps

Centre frequency:

selectable with a 1/24th of octave resolution steps from 20Hz up to 20kHz

Filter Q/BW:

Q from 0.05 up to 3 by 0.05 resolution steps

High pass and Low Pass Filters



Frequency(HPF):

from 1st order (Butterworth -6dB/Oct) up to 4th Order

(Butterworth, Linkwitz or Bessel -24dB/Oct)

Frequency(LPF):

from 1st order (Butterworth  -6dB/Oct) up to 4th Order

(Butterworth, Linkwitz or Bessel -24dB/Oct)

Filter’s setting step:

1/24th of octave

Limiters



Threshold:

from 20dBu up to -10dBu

Attack time:

Attack time from 5ms up to 200ms (1ms resolution up to 20ms, then 10ms resolution up to 100ms and 20ms resolution up to 200ms)

Release time:

Release time from 0.1 sec up to 3 sec (0.1sec resolution)

Specifications



Inputs:

XLR balanced

Outputs:

XLR balanced

Minimum Load:

150ohm

User memories:

24

Recall memories:

24

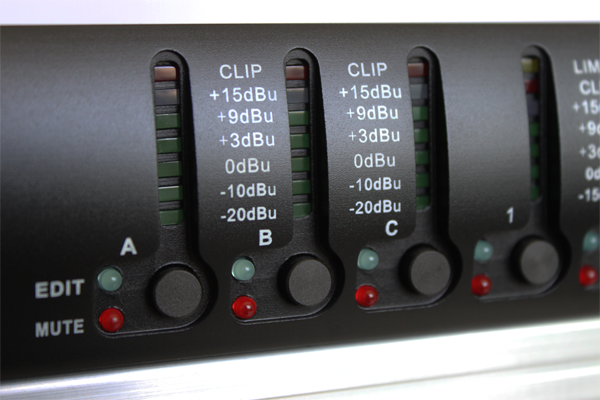

VU metering:

7 led for Inputs [-20dBu  up to +15dBu; Clip]

7 led for Outputs [-20dBu up to +15dBu; Clip; Limit]

Output Leds can be used for displaying the Output level OR the Limiter activity

THD+N:

0.001% at 1kHz 0dBu

S/N:

>110dB

Frequency Response:

20Hz – 20kHz ; -0.5dBu at 20Hz and 20kHz

A/D and D/A Resolution:

24bits

Process Resolution:

24x32 bit for filtering process; 96 bits resolution on intermediate computation results

Display:

Graphic 2x20 characters

Size:

19”x(1U)
